01 Портфолио
Част от таблата, които сме сглобили: разпределителни табла, АВР табла за превключване между мрежа и генератор, табла за UPS и табла за управление и автоматизация. Снимките са от нашия цех и от обектите — без каталожни кадри.
Разпределение

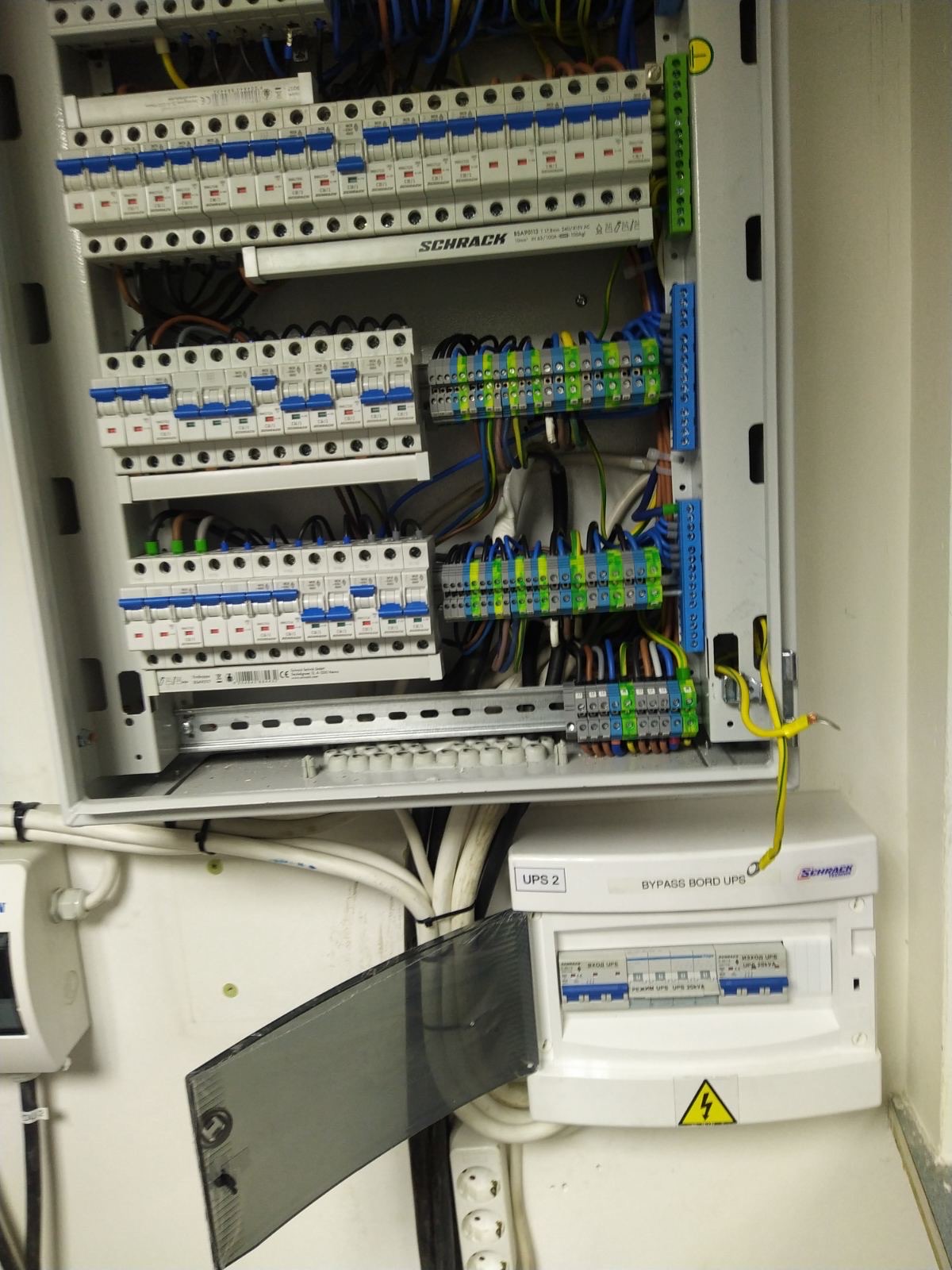

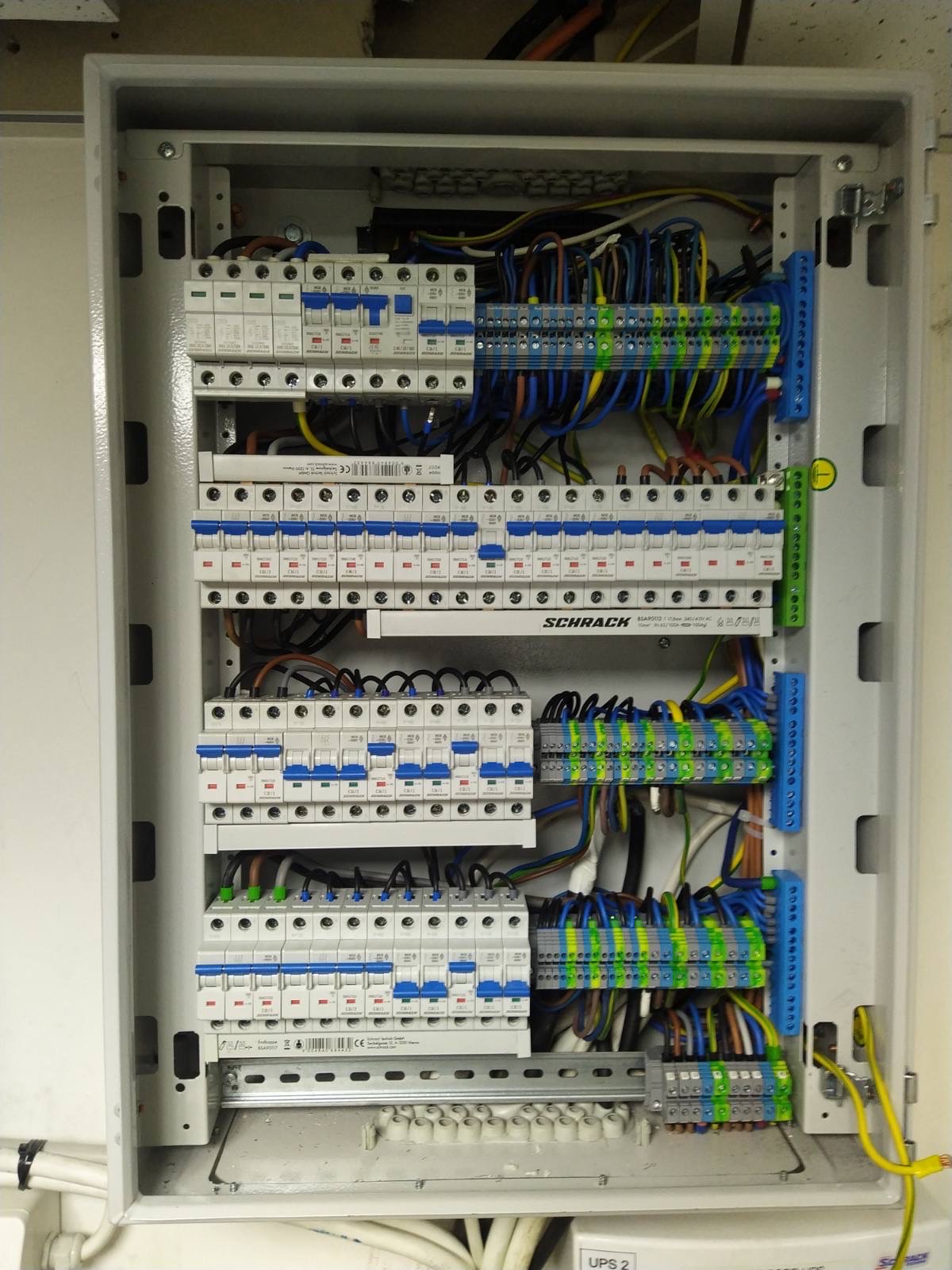

Стенно разпределително табло Schrack с четири реда модулна апаратура — автоматични прекъсвачи по групи и клеморед за всяка изходяща линия. Под него е монтирано отделно байпас табло за UPS: през него консуматорите остават захранени, докато непрекъсваемото захранване е спряно за ремонт или профилактика.
Разпределение

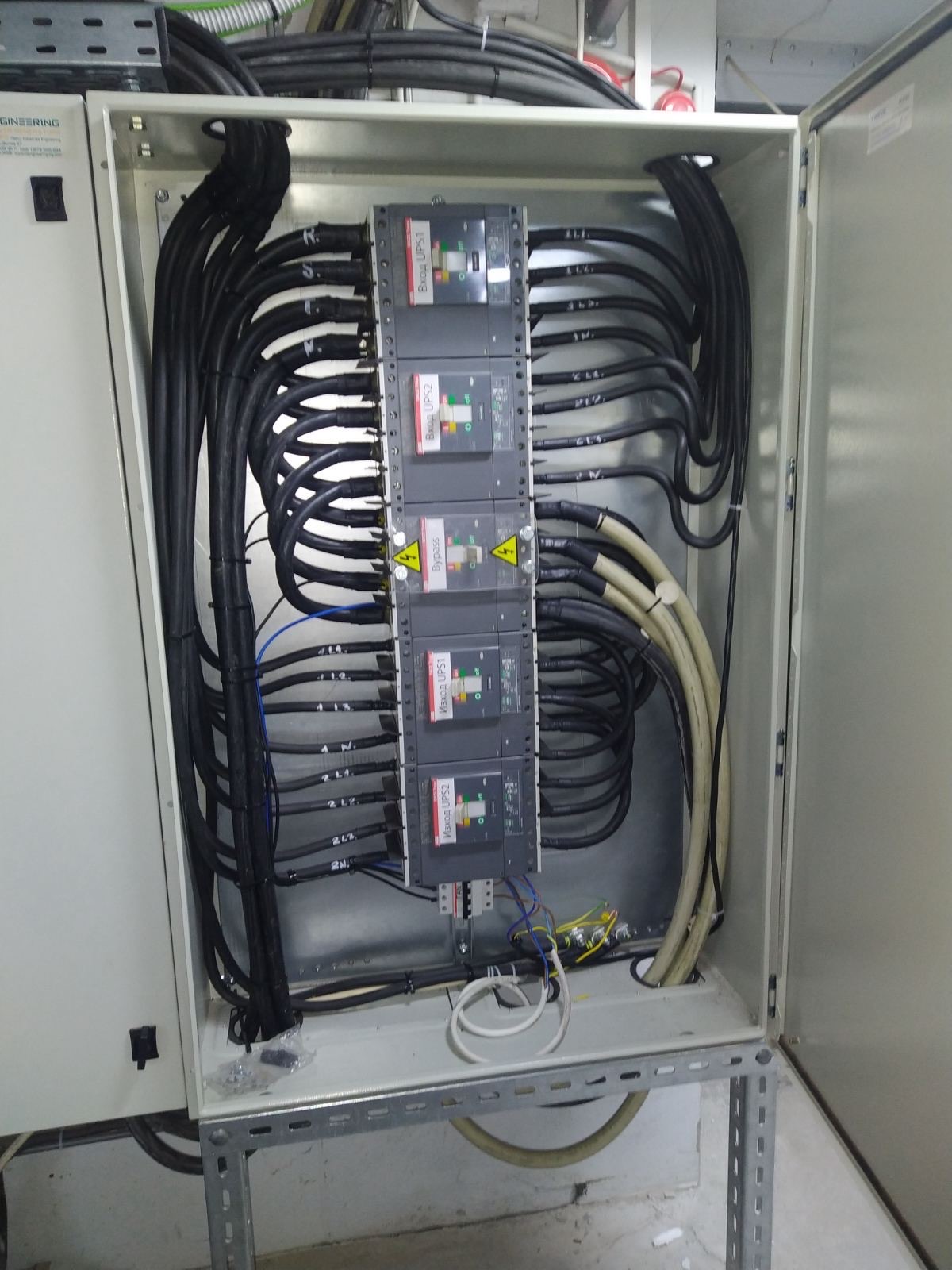

Прекъсвачи в лят корпус, надписани по функция — вход UPS1, вход UPS2, байпас, изход UPS1. Силовите кабели са подредени от двете страни на апаратурата и всеки извод е маркиран, така че при обслужване няма какво да се отгатва.
Разпределение

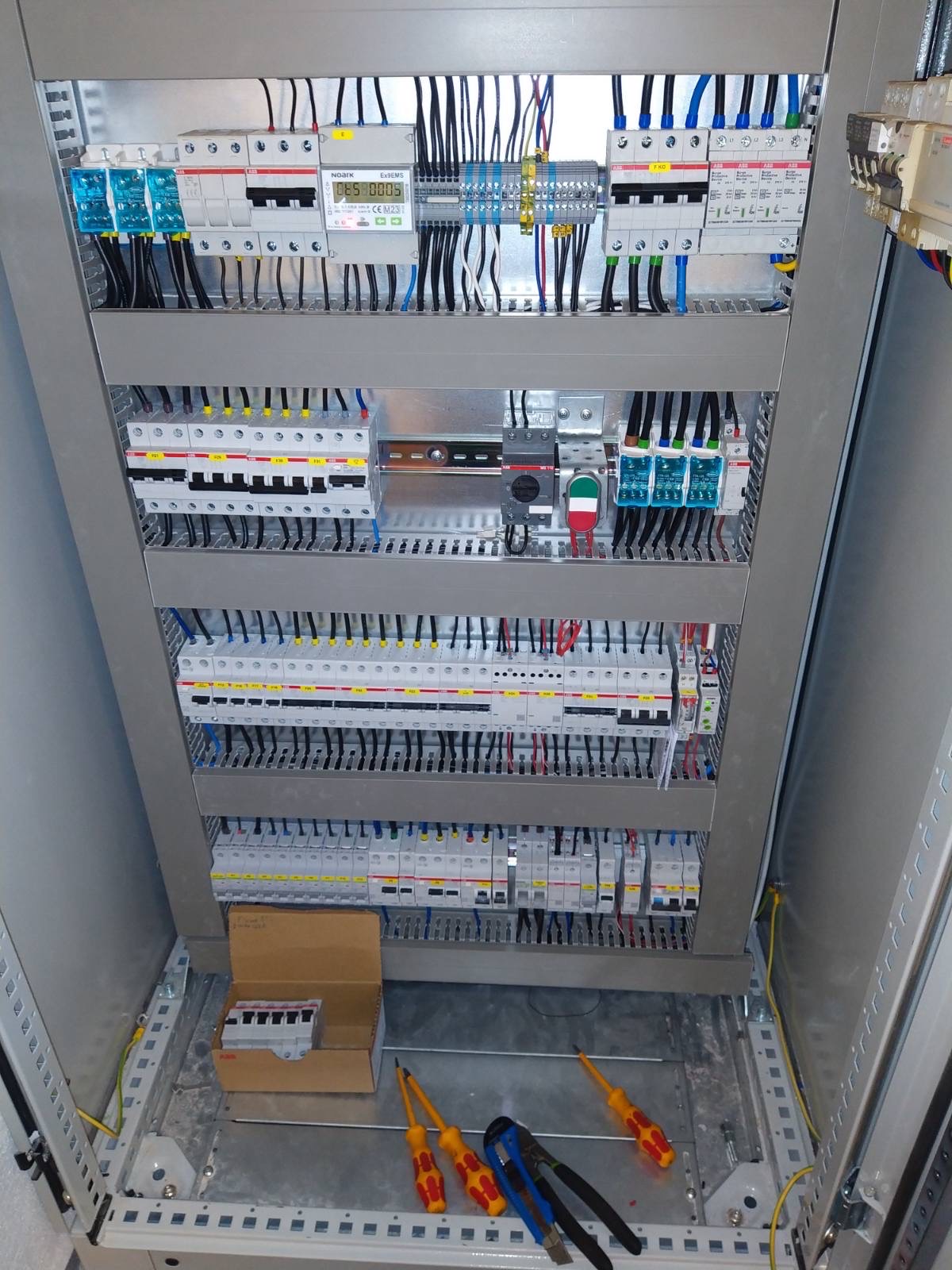

Шкаф с четири реда апаратура: електронен електромер на въвода, разпределителни блокове, моторна защита и групи автоматични прекъсвачи. Проводниците минават през кабелни канали, ред по ред. Снимано в цеха, по време на сглобяването.
Разпределение

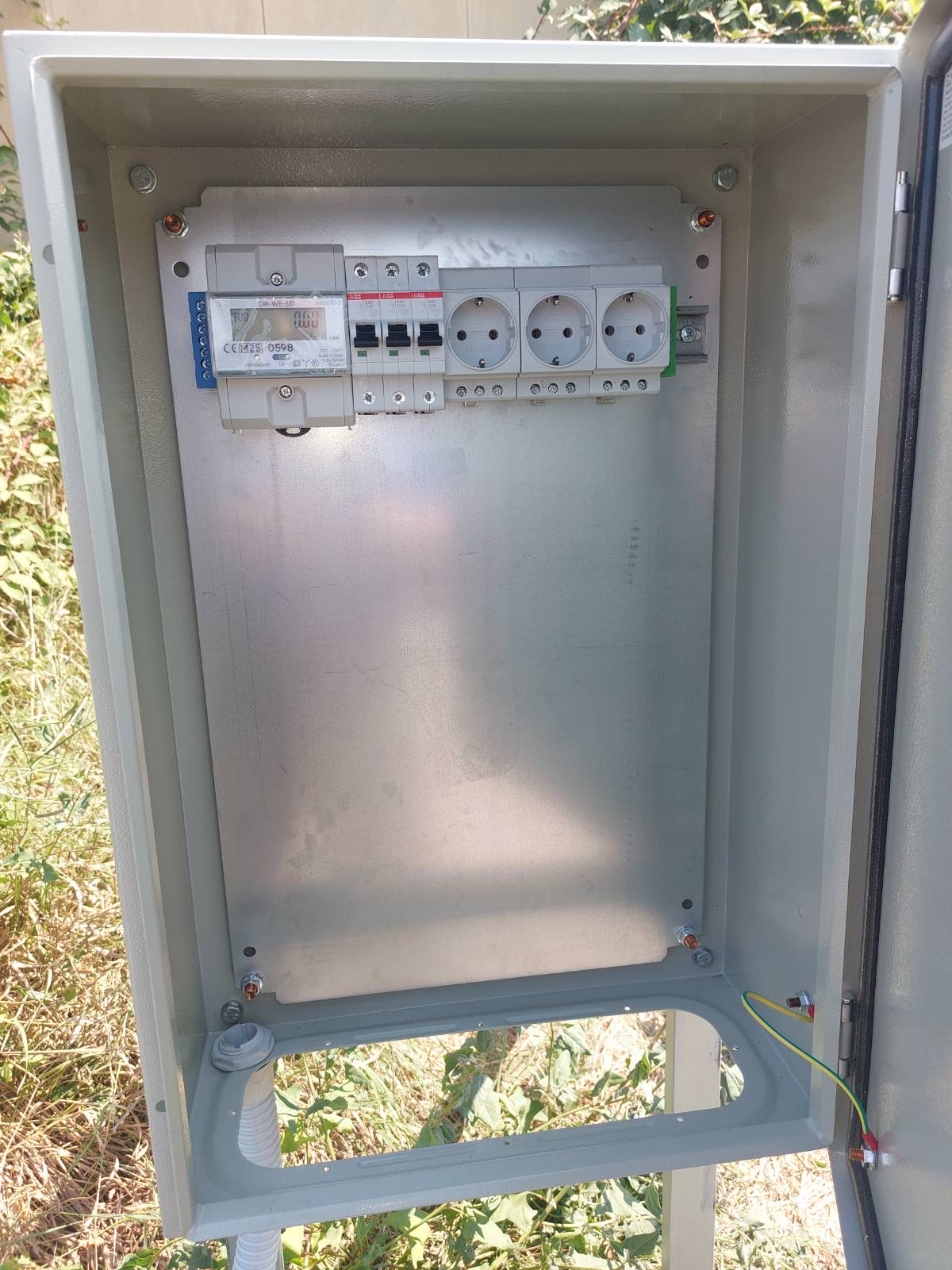

Метално табло за монтаж на открито: електронен електромер, автоматични прекъсвачи и три контакта на монтажна плоча. Кабелите влизат отдолу през уплътнение, а вратата е свързана към заземяването.
АВР

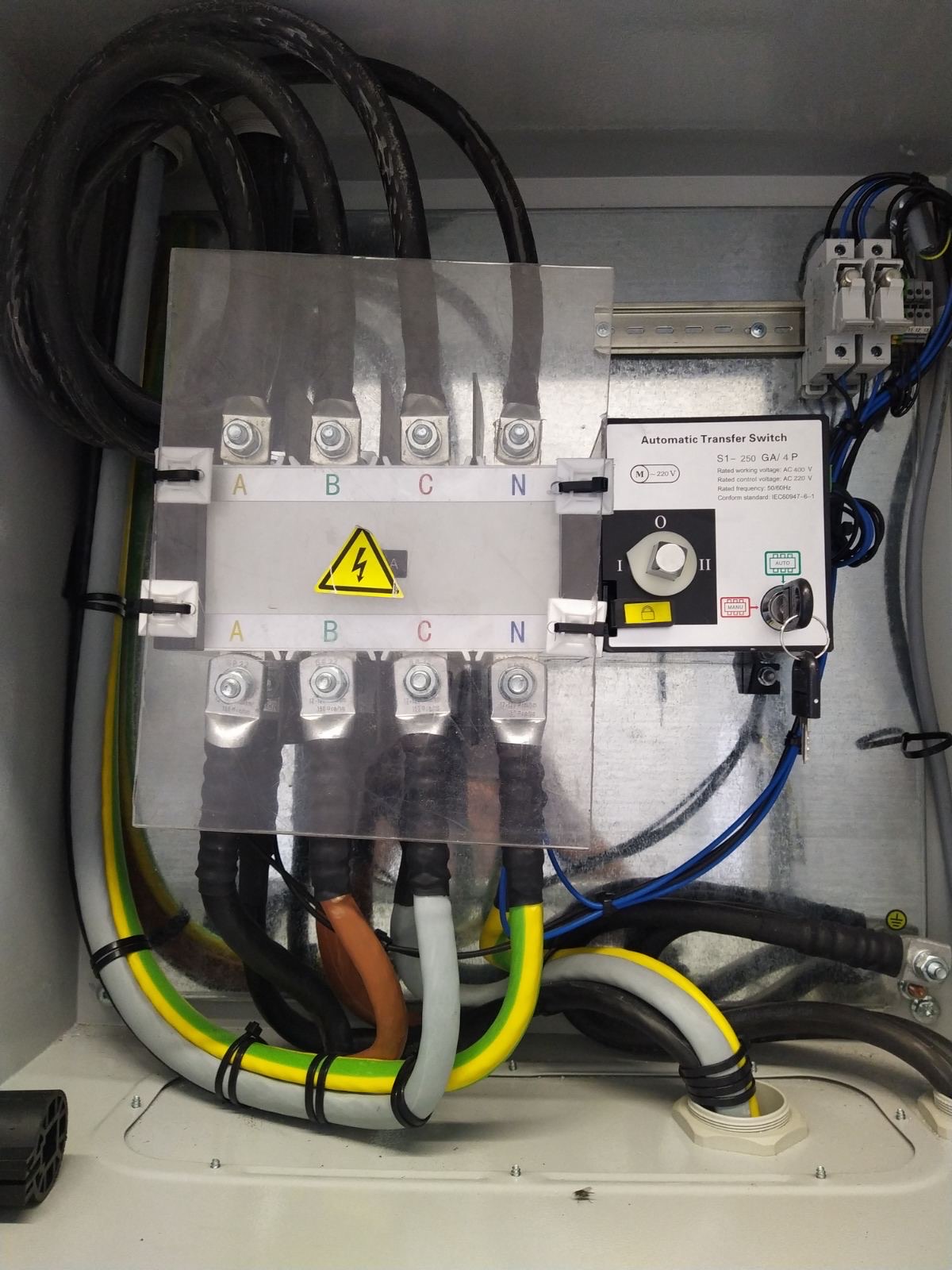

Четириполюсен автоматичен превключвател на резерва 250 A с моторно задвижване и ключ за режим AUTO / MANU. Силовите кабели са оконечени с кабелни обувки, а шините са под прозрачен защитен капак.
АВР

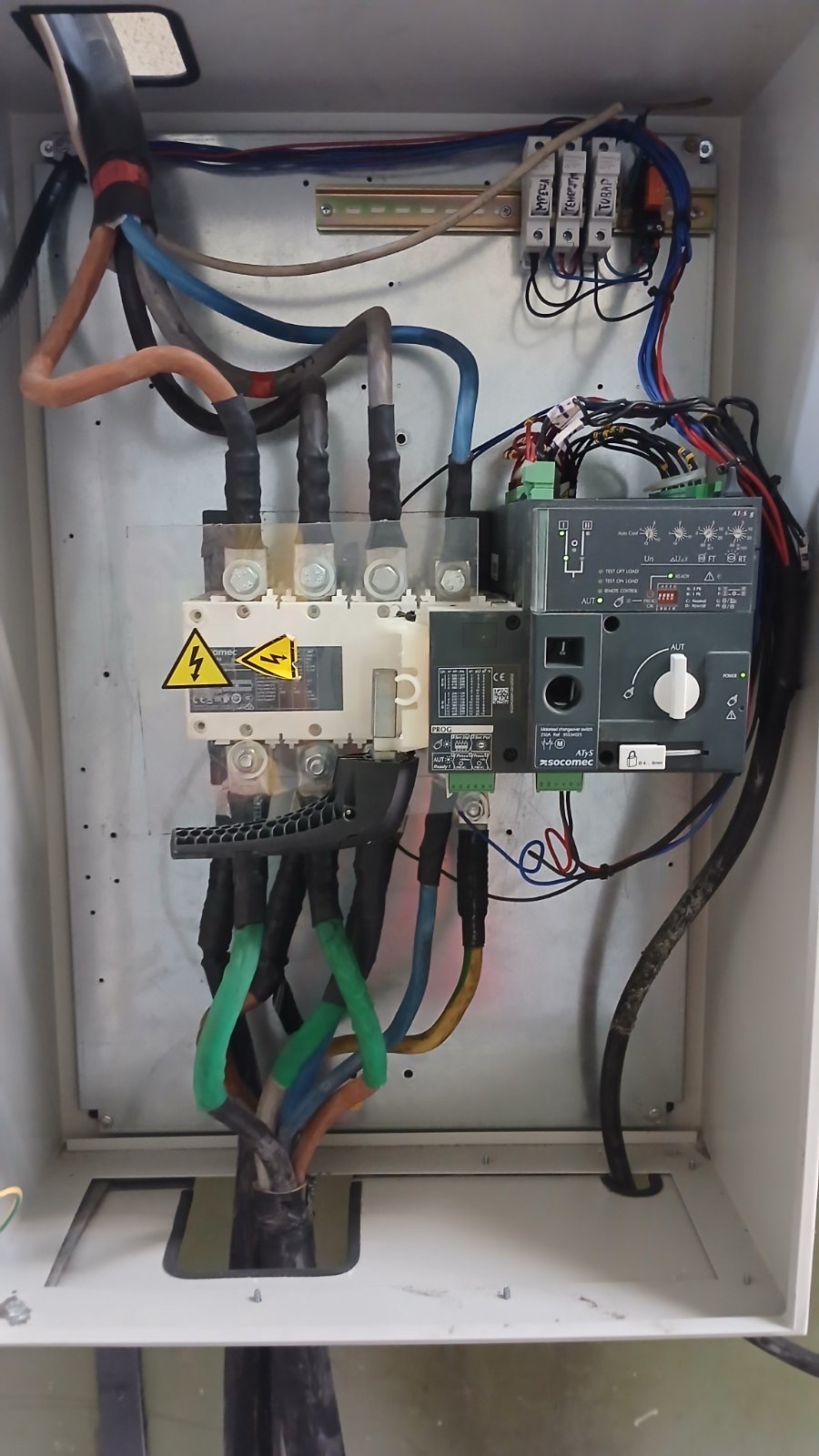

Моторизиран превключвател Socomec ATyS с вграден контролер — следи двата източника и превключва сам, а при нужда и ръчно. Управлението и сигнализацията са изведени на клеми в горната част на таблото.
АВР

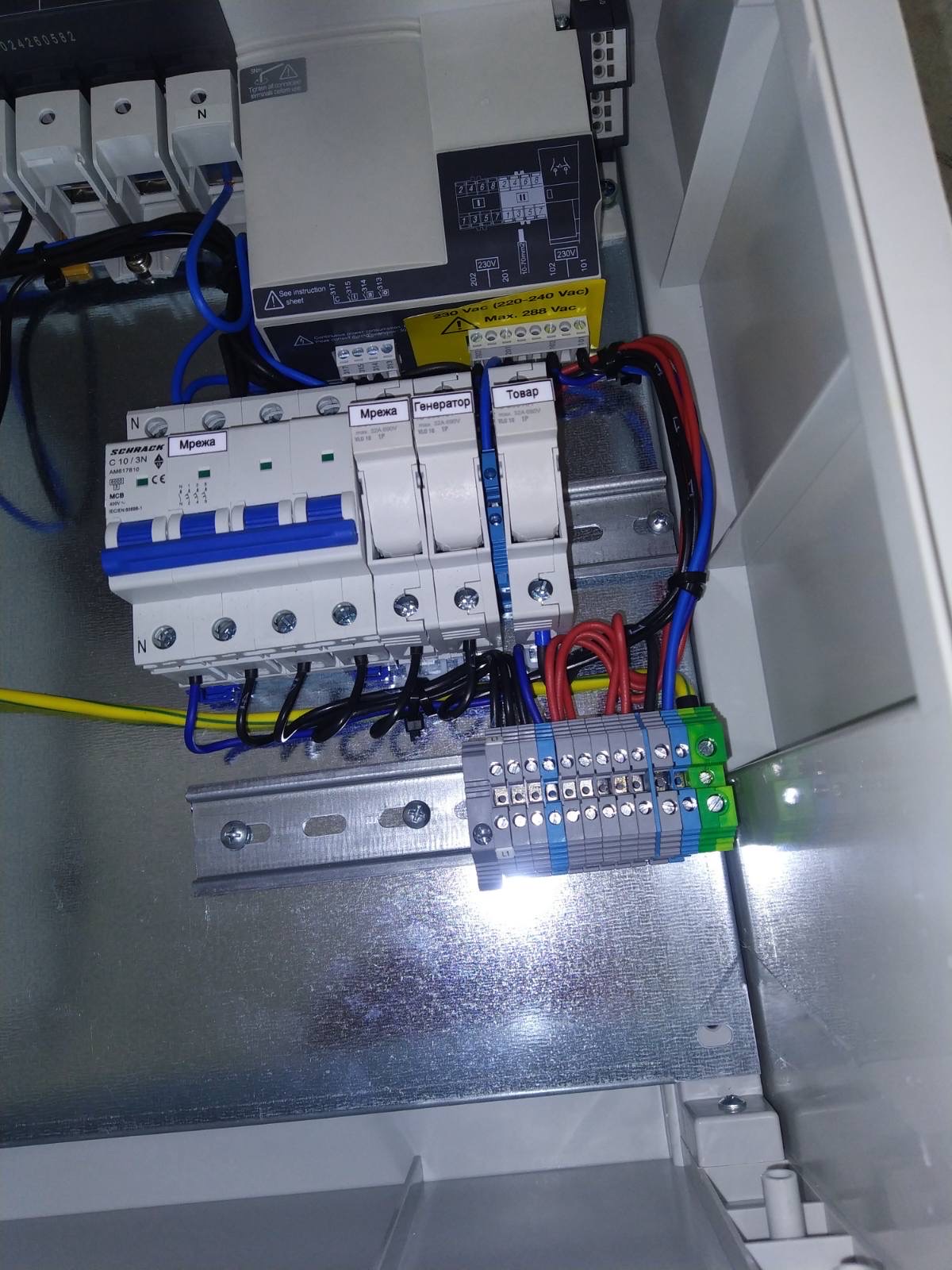

Компактно табло за превключване между мрежа и генератор. Апаратурата е надписана на български — „Мрежа“, „Генератор“, „Товар“ — за да е ясно кой извод какво захранва още при отваряне на вратата.
Управление

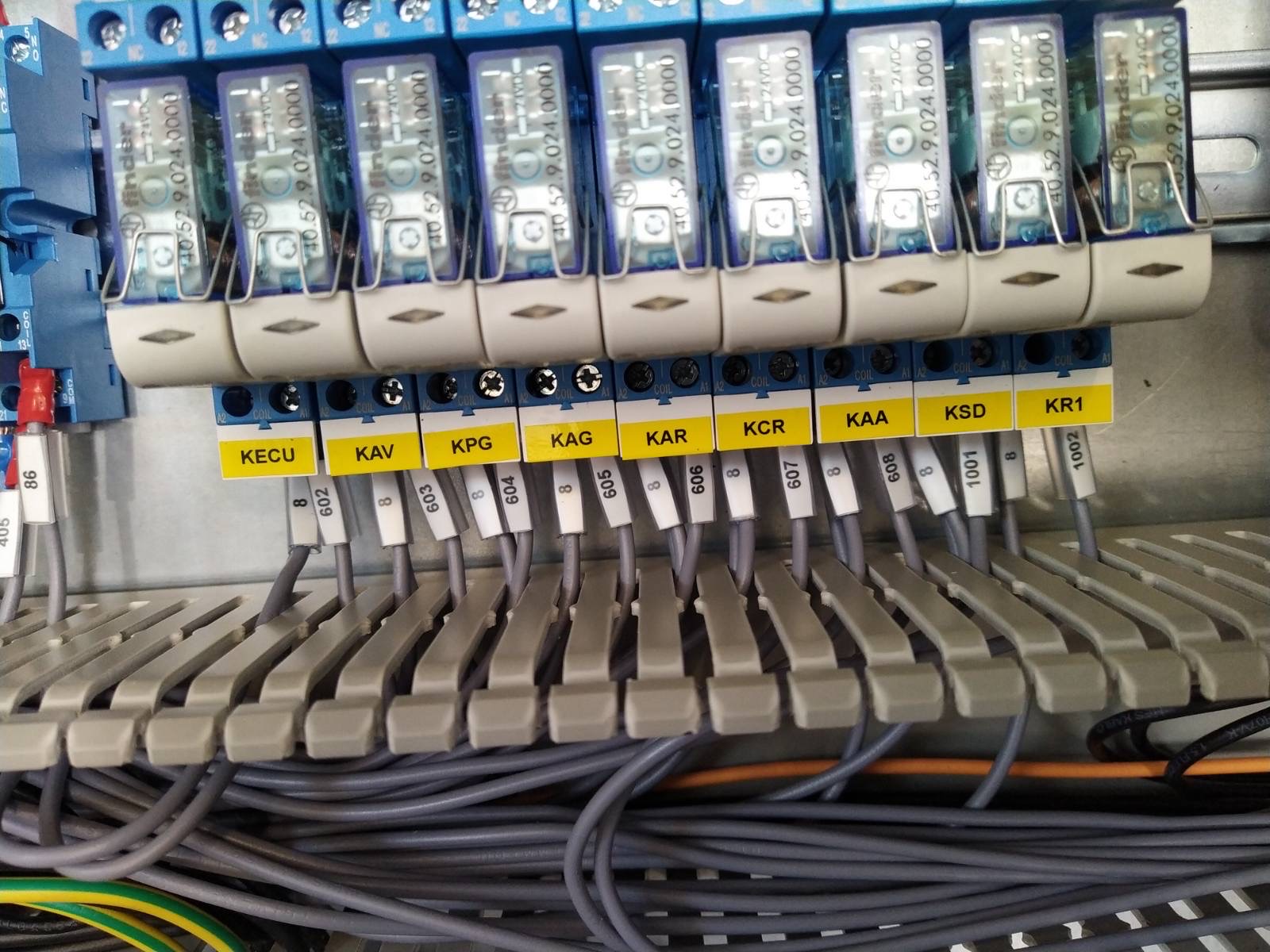

Ред релета Finder с табели (KECU, KAV, KPG…) и номерирана маркировка на всяка жила (602, 603…). По тези номера таблото се чете директно срещу схемата — без търсене с пробник.
Управление

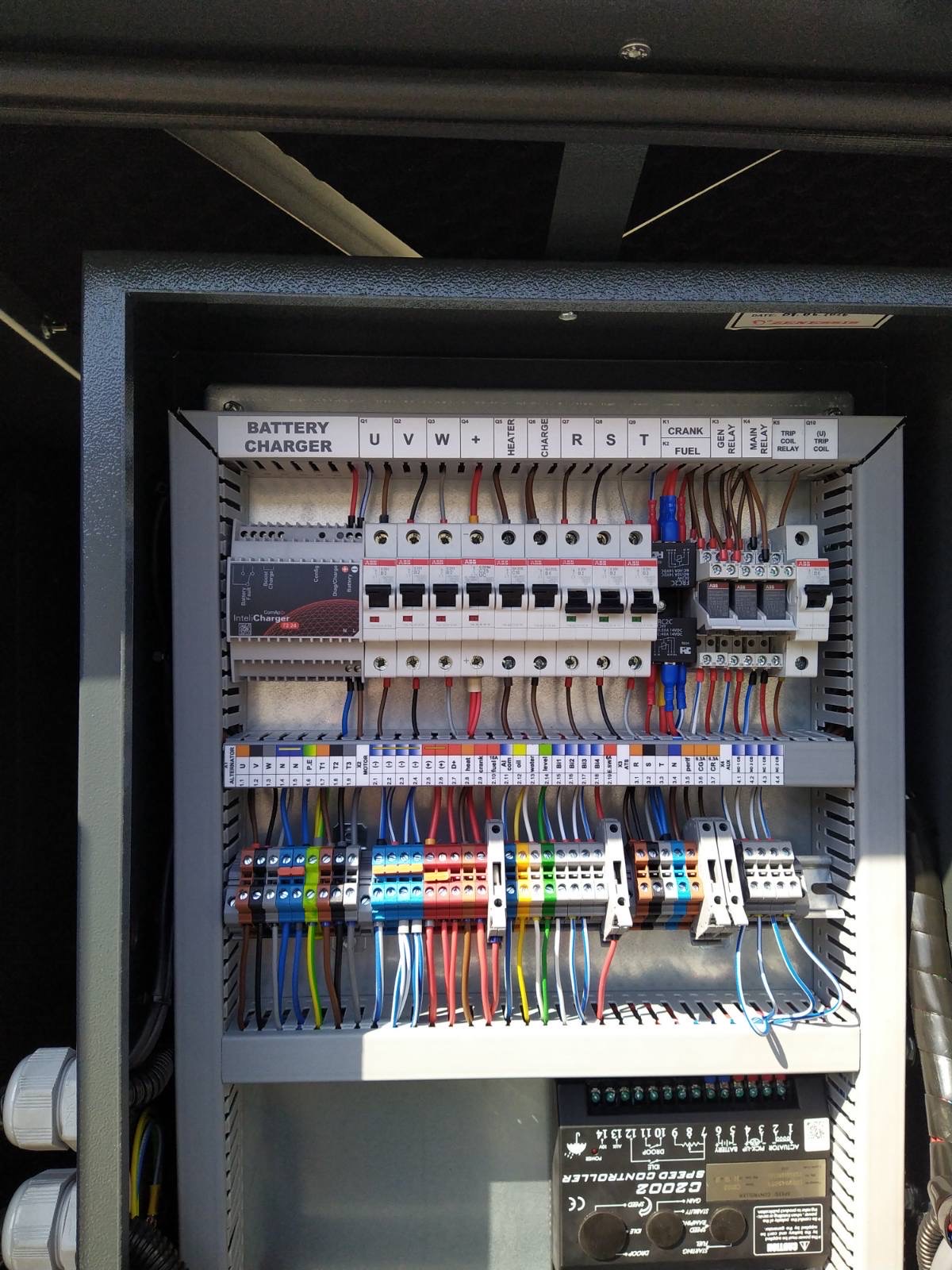

Табло в корпуса на генератора: зарядно устройство за акумулатора, защити по функция — подгрев, зареждане, стартер, гориво — и регулатор на оборотите. Надписите над апаратурата следват функциите на генератора.
Управление

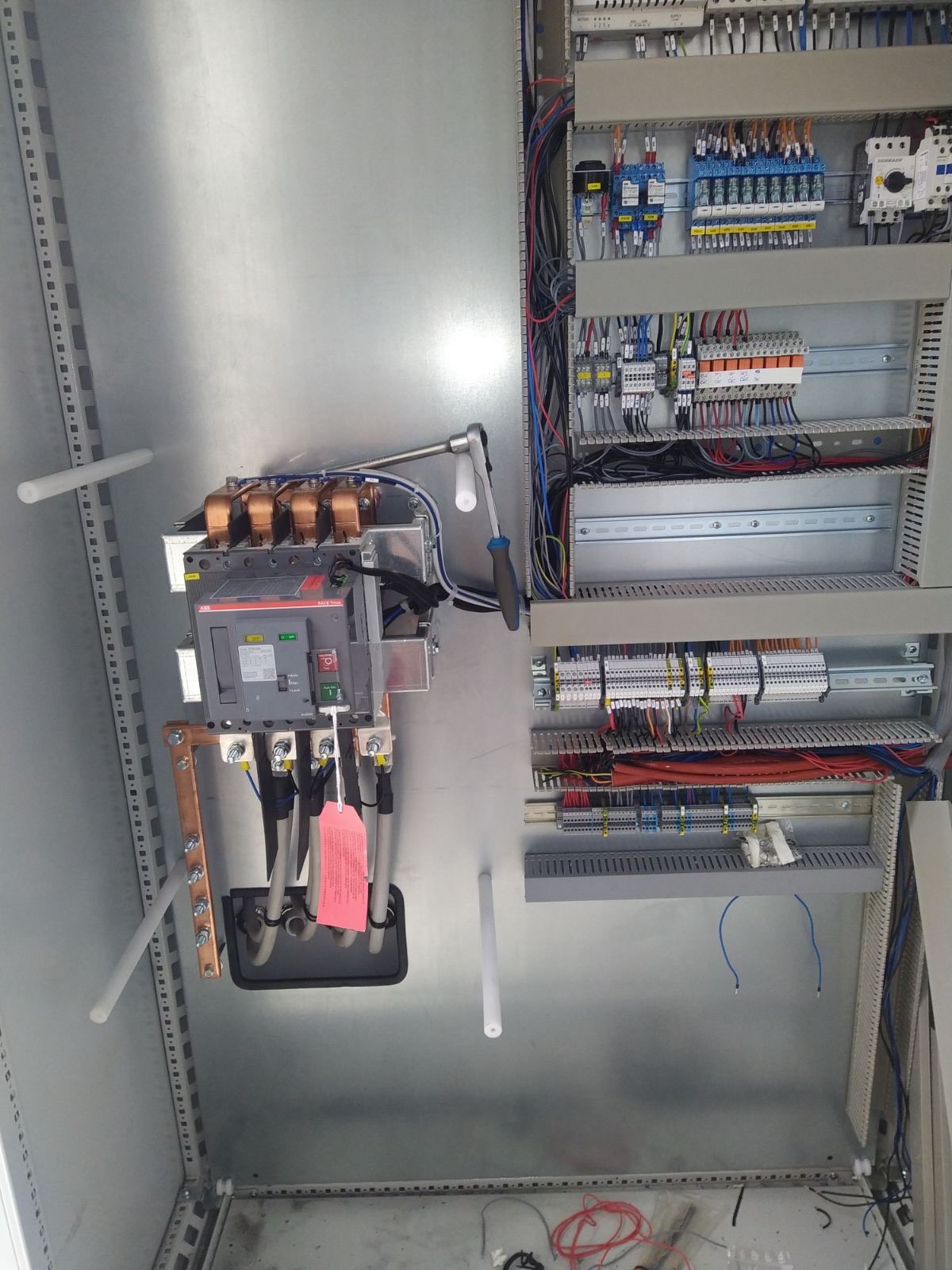

Стоящ шкаф в процес на изработка: вляво — мощен прекъсвач на въвода с медни шини, вдясно — отсек за управление с релета, клемореди и кабелни канали на нива.
02 Какво се вижда на снимките
Различни обекти и различна апаратура, но едни и същи правила при сглобяването — те се виждат на всяка снимка горе.
Всяка жила носи номер, всеки апарат — табела. Таблото се чете срещу схемата, а не се разгадава при първата повреда.
Кабелни канали по нива, клемореди за изводите и кабели, подредени по пътя си — така се обслужва бързо и се вижда, ако нещо е пипано.
Изводите се надписват по функция — „Вход UPS1“, „Байпас“, „Генератор“. Който отвори вратата, вижда какво захранва всеки прекъсвач.
